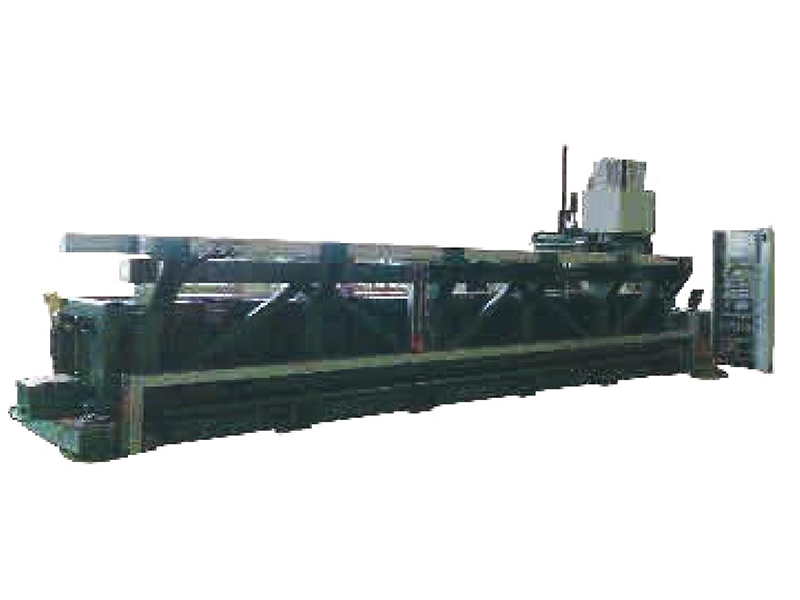

KT-B4000/ 6000/8000模块化超声波检测系统

KT-B4000/ 6000/8000模块化超声波检测系统

  • 简介
  • 参数

系统简介

KT-B系列水浸式水浸式超声C扫描检测系统用于检测规则的大直径圆棒。配置包括一套5轴扫查机构的检测机构, 圆棒材放置在辊轮上进行旋转,采用全水浸脉冲回波法(支 持水浸多分区纵波检测)进行检测。特别使用于航天、汽车、 铁路、核电、冶金、锻造等行业对棒材原材料成品或半成品的无损探伤。


系统特点

系统采用GE最新数字超声电子UTxx,多通道、全并行,响应快速。

高精度XYZ三坐标运动系统,顶支机构,可有效防止 轴向串动。

试块滚轮可方便进行系统校正,提高生产效率。

多通道分区检测,可配置表面跟踪探头架。

实时的A、B、C扫描显示、存储、回放;全波采集。

可实时中断并继续。批扫查功能可实现多个不相关的任务依次进行。

脉冲反射法动态闸门宽度技术,方便的实现界面跟踪、 底波跟踪、波幅和声程的记录等。

多种编程方式选择。图形编辑器、学习模式、图纸导入等。


应用领域

航空、航天等零件原材料或半成品检测

铝合金、钛合金等有色金属棒材检测

铸造、锻造、轴承、特钢等检测

非金属材料、管材等零件的检测

系统组成

水槽、观察窗、三坐标系统、检测滚轮、试块滚轮、 端部顶支。多通道探头架或表面随动探头架,碰撞停 止机构、撇渣器、水循环。

观察窗

辊轮

扫描架

探头架


运动包络参数


最大行程

KT-B4000X=7000mm Y=450mm Z=700mm W1=360°W2=360°

KT-B6000X=9000mm Y=450mm Z=700mm W1=360°W2=360°

KT-B8000X=11000mm Y=450mm Z=700mm W1=360°W2=360°

最大运行速度

X,Y,Z: 150mm/s W1,W2:60rpm

重复定位精度

X,Y,Z:≤±0.05mm/300mmW1,W2:≤±0.05˚/45˚

最小步进

X,Y,Z:0.1mm W1,W2:0.1˚

返程间隙

X,Y,Z:≤±0.05mm W1,W2:≤ ±0.25˚



滚轮参数


工件直径

120mm-500mm

工件长度

KT-B4000500mm-4000mm

KT-B6000500mm-6000mm

KT-B8000500mm-8000mm

工件重量

700kg/m

滚轮直径

250mm



循环过滤模块


水循环流量

3m³/hours

滤芯规格

25um

加热功率

12KW

恒温输出

±2˚C



其他参数


水槽尺寸

KT-B40009mX1.2mX2m

KT-B600011mX1.2mX2.2m

KT-B800013mX1.2mX2.2m

电控柜尺寸

1.6mX0.8mX2m

设备功率

总功率功率40KW,三相5线,其中水循环加热系统12KW
