KT系列盘环件检测系统

KT系列盘环件检测系统

  • 简介
  • 参数

系统简介

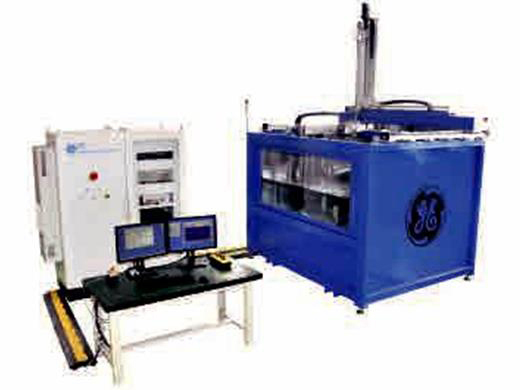

KT-A 系列水浸式水浸式超声 C 扫描检测系统主要用于盘环 件、小尺寸平板件的无损检测。系统配置升降平台、数控 转台、电动 AB 探头可根据工件表面轮廓跟随实现 复杂回转体零件要求严格的产品检测。



应用领域

  • 航空、航天、交通运输、高铁、汽车、石油、风电、核电行业零件检测

  • 有色金属、锻造、轴承、特钢、实验室等

  • 主要用于环件、圆盘件、短轴件的检测

  • 通过加装检测工装,可用于板材检测

系统特点

  • 通过 GEAE 认证。

  • 采用GE 最新数字超声电子UTxx,支持多通道、全并行,响应快速。

  • 高精度 XYZ 三坐标运动系统,高分辨率数控转台。在 偏载情况下仍能保持系统运行稳定性。

  • 采用 UMAC 多轴控制器和高精度的伺服驱动系统实现 误差补偿功能。和良好的噪声抑制。

  • 实时的 ABC 扫描显示、存储、回放;全波采集。

  • 可实时中断并继续。批扫查功能可实现多个不相关的任务依次进行。

  • 脉冲反射法动态闸门宽度技术,方便的实现界面跟踪、 底波跟踪、波幅和程声的记录等。

  • 多种编程方式选择。图形编辑器、学习模式、图纸导入等。

系统组成

  • 水槽、观察窗、照明灯、三坐标系统、升降平台、试块台、 数控转台、三抓卡盘。电动 AB 轴,碰撞停止机构、撇渣器等、水循环。

  • UMAC 控制器、伺服驱动系统、控制柜温度控制、过载保护电路、报警电路、漏水检测电路,紧急停止等。

AB

电气柜

水循环系统

立式转台

KT-A1000/1500参数

运动包络参数

X,Y坐标行程

KT-A1000:max=900mm
KT-A1500:max=1400mm

Z坐标行程

max=900mm

XYZ速度

max=150mm/s

XYZ精度

重复精度≤±0.03mm/300mm

XYZ步进

最小步进0.1mm

XYZ间隙

返程间隙≤±0.05mm

数控转台行程

360°

数控转台速度

60rpm

数控转台精度

≤±0.03°

数控转台步进

0.01°

数控转台间隙

≤±0.03°

升降平台行程

850mm

升降平台速度

10m/s

升降平台精度

≤±0.2mm/300mm

升降平台步进

0.1mm

升降平台间隙

≤±0.2mm

AB轴行程

A=±120°;B=±45°

AB轴速度

20˚/s

AB轴精度

≤±0.02°

AB轴步进

0.01°

AB轴间隙

≤±0.02°

卡盘参数

夹持外径

KT-A1000:200mm-850mm
KT-A1500:200mm-1300mm

夹持内径

KT-A1000:308mm-945mm
KT-A1500:308mm-1408mm

零件直径

KT-A1000:max=1000mm
KT-A1500:max=1500mm

零件高度

KT-A1000max=750mm
KT-A1500:max=800mm

最大载重

KT-A1000:max=1000kg
KT-A1500:max=1500kg

循环过滤模块

循环流量

3m³/h

滤芯规格

25um

加热功率

12KW

恒温输出

±2˚C

其他

水槽尺寸

KT-A1000:2.2m X 1.8m X 4m
KT-A1500:2.7m X 2.1m X 4m

试块平台

20pieces, test block with Diameter 50.8mm

电控柜尺寸

1.6mX 0.8m X 2m

设备功率

总功率功率42KW,三相5线,其中水循环加热系统12KW
