超声波检测激光焊接的安全气囊

作者:Teampower(译) 来源:GE提供 时间:2016-12-8 13:26:41 浏览:1148
安全气囊环形激光焊检测图1 安全气囊空心管应用:安全气囊是现在汽车的重要组成部分,在生产加工过程中必须对气囊的环形激光焊接进行检测,尤其是焊接熔深的确定,任何缺陷必须被检测出来。方案:激光焊接的原理图...

安全气囊环形激光焊检测

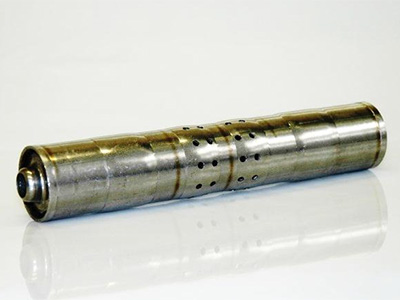

图1 安全气囊空心管

应用:安全气囊是现在汽车的重要组成部分,在生产加工过程中必须对气囊的环形激光焊接进行检测,尤其是焊接熔深的确定,任何缺陷必须被检测出来。

方案:激光焊接的原理图如图2所示,使用水浸法H10 MP15 探头进行检测(f=10MHZ 水中聚焦长度为15mm)探头。通过直声束扫查并旋转沿整个周长进行,通过这种方式,可以生成C扫描并辅助评定,提供永久性的记录。

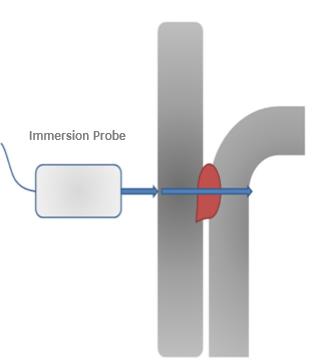

图2 测量装置

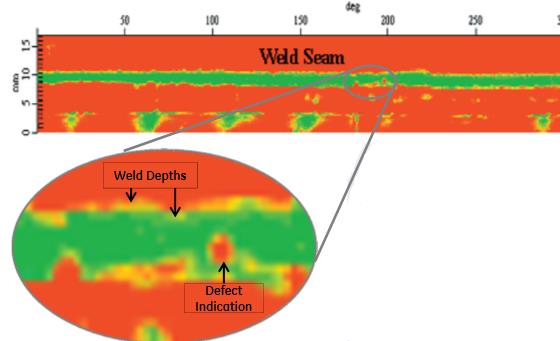

图3显示的是探头从0-17mm扫描后显示的0-360度的显示图,幅度是用色彩表示,红色代表较高的底波反射回波或者焊缝金属中的缺陷回波,绿色部分代表回波幅度较低或丢失回波信号的区域,这样就使得确定焊接深度,可靠的发现缺陷和缺陷定位成为可能。


图3 测量结果

设备构成:

1 设备:USIP 40

2 探头:H10MP 15

3 软件:KSAN

4 附件:水浸检测系统

优点:

1 确保高质量等级

2 减少现场故障,降低潜在的风险

3 避免了破坏性试验节约了成本并提高工艺
