薄板与拉手表面接点的惰性气体保护焊超声波检测

作者:Teampower(译) 来源: 时间:2016-12-24 1:57:47 浏览:1018
薄板与拉手表面接点的惰性气体保护焊超声波检测应用圆钢的一些连接点,例如:用于乘客座位移动锚定座位或者在汽车制造过程中装在车底盘下面通过MAG/MIG焊接的拖曳链接点。从安全和功能角度来考虑,要求用无...

 薄板与拉手表面接点的惰性气体保护焊超声波检测

应用

圆钢的一些连接点,例如:用于乘客座位移动锚定座位或者在汽车制造过程中装在车底盘下面通过MAG/MIG焊接的拖曳链接点。从安全和功能角度来考虑,要求用无损检测证明焊接接头的完好性能,GE欧洲方案解决中心一份关于穿透法超声检测的方案。

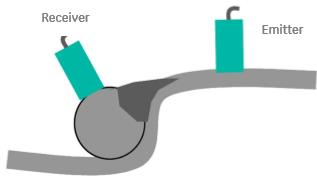

图1汽车锚定座位的检测示意图

方案

焊接工件的几何形状变化排除了使用脉冲回波法的可能,然而穿透法对于拉手连接金属薄板几何形状的变化可以提供一个很好的解决方案。出于此类检测的目的,发射探头通过磁性固定在工件表面发射导波,手动操作,接受探头接受反射回来穿过焊接接头的回波。


图2检测装置示意图

结果

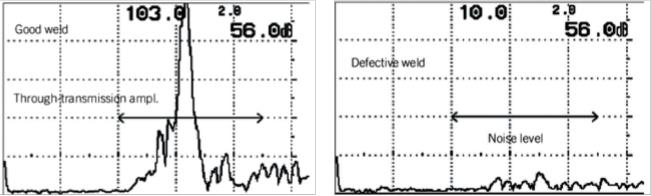

上图阐述了A扫描检测的接头显示,左边图片显示的是穿透法接受探头的信号显示,右图说明没有信号被探测到,这意味着焊接接头的连接不好或者存在焊接缺陷。

上图展示的是发射探头和接受探头,带有可变换延迟尖端的直探头作为接受探头用于对MIG/MAG焊接接头的检验,探头W 45/3xB 2 KE推荐作为发射探头。

通用方案条件:

1设备:USLT USB,USM 35,USM GO+

2探头:W 45 B2 KE1, K 2 MNE

优点:

1确保高质量等级

2减少现场故障,降低潜在的风险

3避免了破坏性试验节约了成本,提高了工艺
