涡轮叶片测厚

作者:Teampower(译) 来源:GE提供 时间:2016-12-8 13:58:41 浏览:1601
涡轮叶片测厚图1飞机发动机上的中空涡轮叶片应用:要求精确的测量是为了发现在中空涡轮叶片中可能存在核心不匹配的问题或在检测的过程中测量其剩余壁厚。鉴于此类应用的目的,GE便携式解决方案中心建议使用K-P...

涡轮叶片测厚


图1飞机发动机上的中空涡轮叶片

应用:要求精确的测量是为了发现在中空涡轮叶片中可能存在核心不匹配的问题或在检测的过程中测量其剩余壁厚。鉴于此类应用的目的,GE便携式解决方案中心建议使用K-Pen探头和刀形延迟尖端混合使用,如图4.

方案:实际应用的延迟笔式探头K-Pen,仅有2.3mm直径的接触面,能够用于测量半径仅为3mm的凸曲面或者半径为15mm的凹面,在零点交叉模式下通过回波位置的读数可以完成对厚度的精确测量。


图2测量装置

在脉冲零点交叉模式下A扫描显示在1次和2次底波之间的厚度测量,实际的厚度测量值0.76"显示在A扫描仪器上(中空涡轮叶片的厚度测量用仪器CL5和探头K-Pen)。

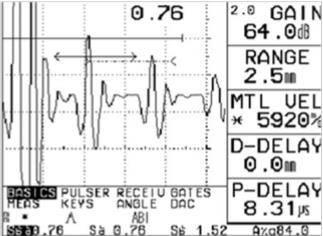

图3A扫描的厚度测量

特殊探头K-Pen带有可变换的延迟块可以对厚度范围0.02-4.4mm的厚度测量,还包括一个直径为3mm的PVDF换能器。

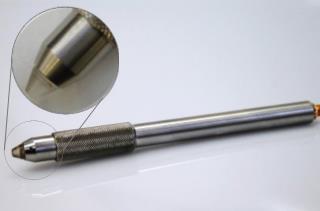

图4延迟笔式探头K-Pen

设备构成:

1、设备:USLTUSB,USM36,USMGO+,CL5

2、探头:K-Pen,MiniDFR

优点:

1、确保高质量检测等级

2、减少现场故障,降低潜在的风险。

3、避免了破坏性试验节约了成本并且提高了工艺
