轮副轴纵向孔的横向裂纹检测

作者:Teampower(译) 来源:GE提供 时间:2016-12-8 13:54:32 浏览:1331
轮副轴纵向孔的横向裂纹检测图1斜探头的中空轴检测应用:必须对空车轴进行无损检测以发现横向裂纹,事关新的和旧的同时在使用的问题。方案:特殊设计的斜探头可以对纵向中空轴进行检测,设计的双晶探头可以对向前和...

轮副轴纵向孔的横向裂纹检测

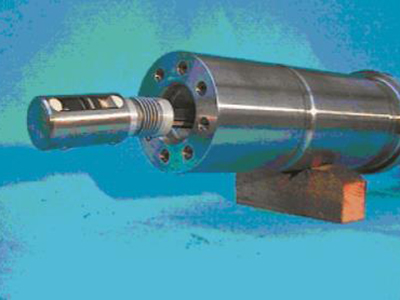

图1斜探头的中空轴检测

应用:必须对空车轴进行无损检测以发现横向裂纹,事关新的和旧的同时在使用的问题。

方案:特殊设计的斜探头可以对纵向中空轴进行检测,设计的双晶探头可以对向前和向后扫查,常用的横波斜探头是45度和70度,频率为2MHZ和4MHZ,探头的直径合乎孔径的大小。探头通过螺纹表面和导向棒相连接,这种带有长度比例计算的导向棒可以对两个方向同时扫描以便每一个情况下的扫查点能被探测到,两个扫查方向可以通过一个开关进行调节。


图2带有选择开关的导向棒和A扫描图

A扫描展示了一个左图的2mm的锯齿槽的回波显示,检测之前,应该移除所有支承轴承、 轮毂和刹车片等附件,因为具有声透射性能的配件产生的信号无法和裂纹产生的信号区别开来。


图3检验示意图

设备构成:

1设备:USM36/USN60

2探头:HW45/ 45B4G / dia. 49.3

优点:

1确保高质量等级

2减少现场故障,降低潜在的风险

3避免了破坏性试验节约了成本

4提高工艺节约成本
