螺栓的裂纹和腐蚀检测

应用

螺栓是大型建造物的重要组成部分，例如桥梁，海上平台甚至建筑物，为了确保这种大型结构的完整性，须在不移除螺栓的情况下定期检查螺栓的螺纹有无任何损坏，该检测探测腐蚀和裂纹，并且帮助决定是否继续使用或更换螺栓。

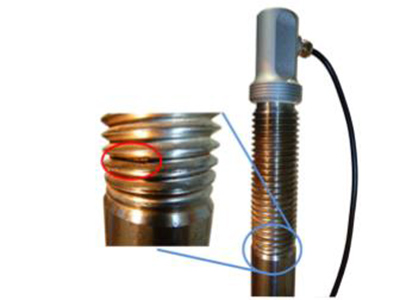

图1螺栓损坏

方案

用相空阵直探头的扇形扫描方式（例如+ 35度-35度）对螺栓缺陷区域进行检测，推荐使用操作频率4MHZ的探头可以得到最佳的分辨率，为了确保稳定和均匀的耦合，也为了得打较好的检测结果，探头的直径应该和螺栓的直径相匹配，这样可以提高检测的可靠性和准确性。

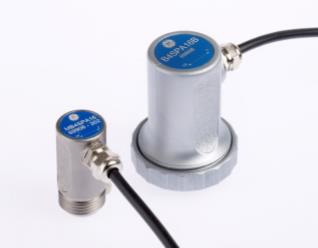

图2 B.SPA16& MB.SPA16

图3 S-扫描

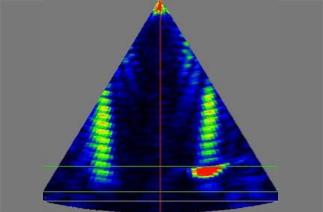

探针在螺栓上旋转360°以致扇形扫描完全覆盖螺纹。 左侧图显示采用扇形扫查可以探测单个螺纹， 带有缺陷区域的反射信号会显著增加（红色区域）

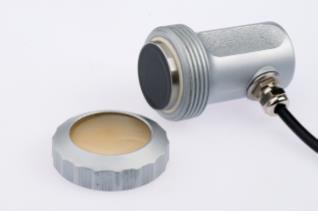

图4非磨损性保护膜

为了确保稳定和均匀的耦合，带非磨损性保护膜的探头允许在粗糙表面上使用并能增加探头的使用寿命，并且保护膜应与设计的圆形探头相匹配。

一般解决方案条件:

1接触式相控阵直探头B4SPA16或M4SPA16

2设备：PHASORXS

3其他商业用途的相控阵设备也可以使用

优点：

1确保高质量的检测等级和检测几率

2减少现场故障和潜在的风险

3改善工艺节约成本
