重型设备的齿轮齿检测

作者:Teampower(译) 来源:GE提供 时间:2016-12-8 14:37:37 浏览:1090
重型设备的齿轮齿检测图1:齿轮齿检测应用:齿轮是重型设备日常操作和运转中的重要构件。在拉铲挖土机、卡车,挖土机及如矿石破碎机和输送系统的加工设备中有不同的齿轮。经常检查其工况以检测裂缝或者其他造成意外...

重型设备的齿轮齿检测

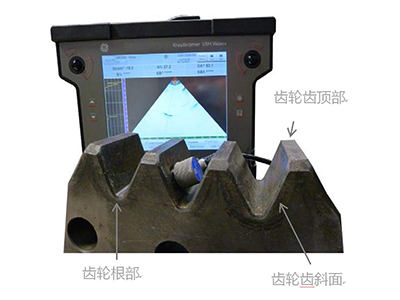

图1:齿轮齿检测

应用:齿轮是重型设备日常操作和运转中的重要构件。在拉铲挖土机、卡车,挖土机及如矿石破碎机和输送系统的加工设备中有不同的齿轮。经常检查其工况以检测裂缝或者其他造成意外停机的缺陷是非常重要的。

解决方案:通过从斜面或者齿轮齿根部增长的裂缝通过采用接触相控阵列探头扇形扫描进行检测。推荐采用4MHz工作频率以获得缺陷的高分辨率图像。为获得高检测覆盖范围,将探头耦合每个齿的顶部及斜面。低断面指尖探头可以接近该斜面,且耐磨连接面在与金属齿进行接触时防止探头磨损,且不需要延迟块


图2:MB4FPA16


图3:扇形扫描显示齿轮齿根部的缺陷

如图3,当从齿斜面检测,你能发现一个缺陷起源于齿轮齿根部。当你上下移动探头,检测到缺陷在扇形扫描的角位置移动。


图4:扇形扫描显示斜面上的缺陷

如图4,当从齿轮齿顶部检测时,能够发现一个处于齿轮齿斜面上的缺陷。由于这个缺陷位于声束击打到齿轮的边沿位置,所以它被显示在大的折射角度。在0°位置大的反射信号,是来自于齿轮底面反射。

解决方案基本信息:

直射波接触式相控阵探头MB4FPA16

超声波相控阵探伤仪:Phsor XS

特点:

高质量检测及探测的能力

不需要延迟块的直接接触防磨损探头
