复合材料粘结检测

作者:Teampower(译) 来源: 时间:2016-12-24 1:44:37 浏览:1089
复合材料粘结检测应用在粘合技术领域中,粘合方法作为焊接,铆接,鞍形接合和锡焊的替代物变得越来越重要,这不仅对航空航天和汽车行业很重要,对其他制造公司也很重要,因此,对于检测粘合层而言,无损检测必须用超...

复合材料粘结检测

应用

在粘合技术领域中,粘合方法作为焊接,铆接,鞍形接合和锡焊的替代物变得越来越重要,这不仅对航空航天和汽车行业很重要,对其他制造公司也很重要,因此,对于检测粘合层而言,无损检测必须用超声波检测作为补充检查对粘接层的检验。

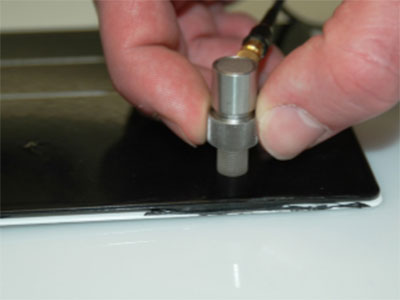

图1粘接的检测示例

方案

穿透法可以作为一种有效的检测技术去发现所有的粘合缺陷,诸如粘接未融合,粘接空洞,粘接质量等典型的缺陷。

在粘接较好的地方声波有较高的声波信号,在粘接不好的地方,声波信号会消失,然而不能确定缺陷的位置和类型。

脉冲回波法仅仅需要从一个面就可以对工件进行检测,所以这种方法更符合实际要求。

板和粘接层有一个较好的结合,那么反射回波会出现一个高阻尼的衰减状态,反而易之。如果粘接层结合不好,很多底波将会有一个较高的波幅,然而另一边的粘接缺陷或者粘接不好不能被检测到。

穿透法和脉冲回波法

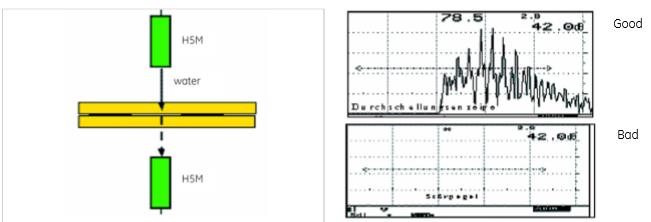

图3穿透法

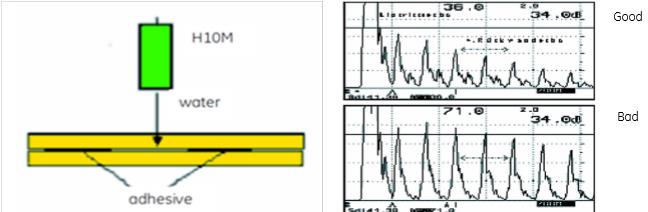

图4脉冲回波法

一般解决方案条件:

1设备:USMgo/USN-36/USIP 40

2超声检测探头:穿透法G10MN,脉冲回波法G5MN

3水浸法技术;H5M,H10M

优点:

1确保高质量的检测等级

2减少现场故障和潜在的风险

3免除破坏性试验改善工艺节约成本
