履带链淬火裂纹的超声检验

作者:Teampower(译) 来源:GE提供 时间:2016-12-8 14:13:43 浏览:1035
履带链淬火裂纹的超声检验图1履带链应用:对履带链的硬化处理可能导致淬火裂纹的发生,裂纹出现在表面很容易用涡流或者目视检测出来,然而这些方法不能检测表面下的裂纹,超声波方法适合检测这类裂纹。方案:超声波...

履带链淬火裂纹的超声检验

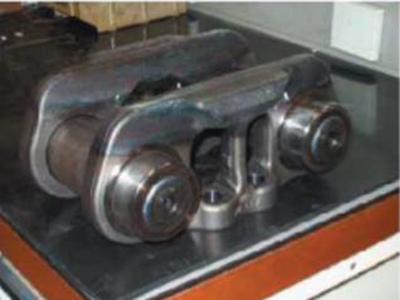

图1履带链

应用:对履带链的硬化处理可能导致淬火裂纹的发生,裂纹出现在表面很容易用涡流或者目视检测出来,然而这些方法不能检测表面下的裂纹,超声波方法适合检测这类裂纹。

方案:超声波设备配备斜探头可用于这样的缺陷检测,这种方法简单,易读,效率高,为探测这样缺陷开发的斜探头尺寸小,便于操纵,频率为10MHZ的探头有较好的分辨率,声束入射点尽量靠近探头的后侧,选用45度的探头有助于发现0.5mm以下的缺陷。

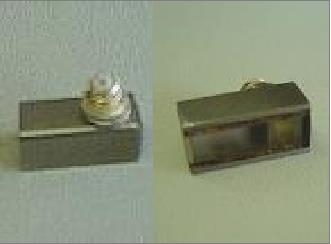

图2MSEB双晶探头


图3超小型斜探头

SMWB45-10是频率为10MHZ的超小型探头具有较好的分辨率,声束入射点尽量靠近探头的后侧,选用45度横波斜探头,该探尺寸非常小,宽7mm长16mm。

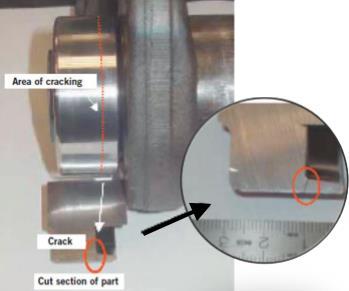

图4测量示意图

一般解决方案条件:

1、超声设备:USM36,USMGO+

2、探头:SMWB45-10

设备序列号:

USM36     0037462

USMGO+    0113214

SMWB45-    100068157

优点:

1、提高质量等级

2、减少现场故障

3、降低潜在的风险
