便携式超声波探伤仪USMgo+

便携式超声波探伤仪USMgo+

  • 简介
  • 选型
  • 参数
  • 下载

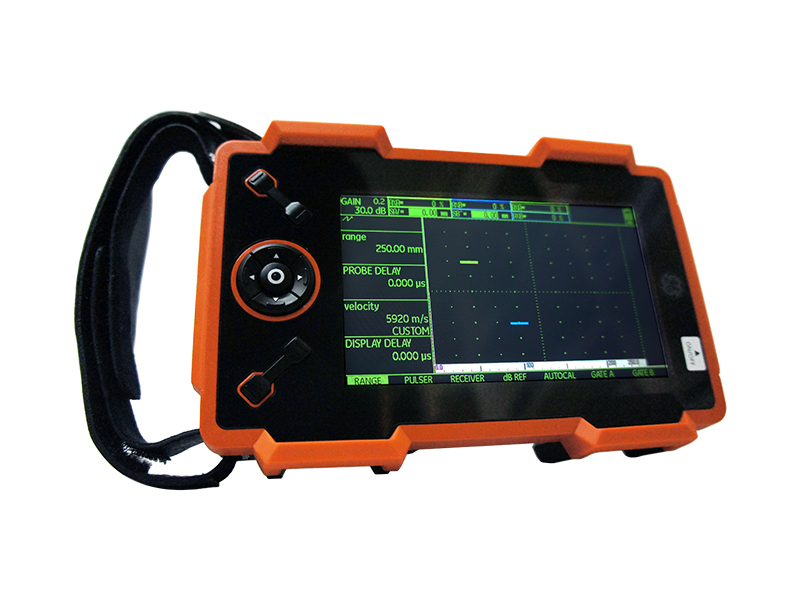

USMgo+便携式超声波探伤仪

特色

  • 最轻最便携,仅850克。适合艰苦环境下的长时间简单操作。

  • 高效的操作方式:成熟的图形用户界面和创新的按钮布局实现了单手操作和快速调整。其他高效功能包括:自动校准、Auto 80、同步闸门功能等。

  • 屏幕翻转功能实现左右手互换操作。

  • 自带集成支架,亦可安装在普通三脚架上。

  • 坚固的模压橡胶外壳可以承受最恶劣的环境,并显著减少停机时间:IP67浸入测试(P67/IEC529 - 防尘/防淋水,符合 IEC529关于IP67分类的规定);坠落测试(514.5 程序 II; 516.5 程序 IV);振动测试(Mil-Std-810F; 514.5-5 程序 I, 附件 C)

  • 扫描冻结模式功能(用于闸门A和闸门B)便于 在苛刻的条件下工作。

  • 所有参数的简易列表可以打印出来,报告以JPEGBMP格式生成。

  • 支持16GBSD,SD卡上的简易目录管理功能。

  • 标准的USB连接允许从探伤仪上下载数据,作进一步分析或存储。

  • 嵌入式的菜单定制工具可以适应2个用户的菜单结构。

  • 每年校准提醒,有效地进行质量管理。

  • 智能注释功能,提高报告的有效性。

  • 可选底面回波衰减器(BEA功能)有助于发现非常小的缺陷,提高检测能力。

  • 两个闸门的自动阀值功能在同等条件下确保测量 结果的准确性。

  • 录像长达8分钟,可以现场(动态)报告。

  • 显示测量指标——振幅和距离,以减少出错率。

  • 回波渡越时间精确到微秒。

  • 兼容trueDGS斜射波束传感器,极大提高EN583-2的定量能力。

  • 可选幻象波去除(Phantom echo)指示器:由于脉冲往复回波衰减低和脉冲重复频率过高,回波会在屏 幕上闪烁。

应用

焊缝检验

三角函数预测:计算表面到反射体的深度、幅值(amp)和声程;曲率校正(校正径向检测时的投影位置);彩色路径(在设置好壁厚后,系统会自动根据探头 角度和工件厚度分出一次波区域,二次波区域,三次波区域等,不同区域有不同的背景颜色)。

AWS:依据AWSD1.1结构焊接标准代码自动评级。

DAC:可以依据EN ISO 176401166623279调整三条曲线的dB值。

DGS:可以依据EN 1712调整大小。

trueDGS®:依据EN 583-2,显著提高尺寸调整能力。

复合材料

射频显示

A门电路回波触发的2门电路与B-启动

用于120dB/µs高衰减材料的TCG校准

钢轨

PRF(高达2000赫兹)

锻件

手动PRF调整

幻象波(Phantom echo)去除

DGS

底面回波衰减器

UMSgo+系列超声波探伤仪选型

  • USM Go+ 基本版包括:主机 、电池、外置电源、电源线、运输箱、简要操作说明卡、操作手册(CD)、鉴定证书、手带

  • USM Go AWS版包括:USM Go+ 基本版 加AWS 软件

  • USM Go DAC AWS版包括:USM Go AWS版加DAC / TCG软件

  • USM Go高级版包括:USM Go DAC AWS版加DGS 软件、Phantom PRF 选项、方波脉冲选项

  • USM 87包括:USM Go DAC AWS版加定制支柱绝缘子探伤工作界面,不可升级。

    低版本UMSgo+升级选项:

    DAC

    DGS

    厚度数据记录器

    方波脉冲

    幻像波检测功能

    AWS

    BEA

USMgo+附件:

锂电池

配有电源线的充电器

用于外置电池充电的适配器(非标配)

运输箱

背带(非标配)

佩戴在腰上的皮套(非标配)

手带

据根据EN12668标准进行的鉴定报告(非标配)

USMgo+技术参数

常规

存储温度

-20℃至60℃

使用温度

-5℃至55℃

仪器尺寸

175mm×111mm×50mm

仪器重量

845克,含电池

屏幕尺寸

108mmx64.8mm,5"

分辨率

800x480

USB接口

MiniUSB

SD卡槽

标准SD卡插槽,支持16G

电池

连续使用5.5小时

充电器

交流(100-240伏,,50-60赫兹)

探头接口

2个LEMO-00

UT输出

SAP输出,报警

语言

俄语、葡萄牙语、意大利语、波兰语、捷克语、英语、德语、法语、西班牙语、中文和日文

防护等级

符合IEC 529关于IP67分类的规定

振动

514.5-5过程I,附录C,图6,常规暴露:每轴1小时

冲击

每轴6圈,15克,11毫秒半正弦波,516.5程序I

合规性

EMC/EMI:EN 55011 EN61000-6-2:2001;超声波:EN12668/ASTM E1324/E317/ANSI/NCSL Z 540-1-1994/MIl STD 45662A/MIL STD 2154



脉冲发生器

脉冲模式

模拟尖峰标准,可选单相位可调方波

脉冲电压

120伏到300伏,以10伏为步进,误差允许在10%内

脉冲宽度

30ns到500ns,以20ns为步进,误差允许在10%内

脉冲振幅

低:120伏,高:300伏

阻尼

50或1000欧姆

PRF

在15赫兹到2000赫兹之间自动优化,3种自动调整模式:AutoLow、Auto Med、AutoHigh-可选PRF的“幻象波去除”手动控制,从15到2000赫兹



接收器

范围

纵波最大穿透14016mm钢板(557英寸)

数字增益

动态范围为110 dB,其中步进为0.2 dB

模拟带宽

0.2兆赫- 20兆赫

检波

带宽1-5兆赫/2、2.5兆赫/4、5兆赫/10兆赫



闸门

独立闸门

2个闸门(A和B),闸门B支持通过闸门A触发

滤波器

正半波(POS)/全波(FW)/负半波(NEG)/RF(检波)

测量值

波峰/波侧/Jflank
